非隔離數字輸入輸出端子板FS-32DIO

通道數：32 路

模 式：?jiǎn)尉�制數字量輸入輸出 非隔離

信 號：干濕通用（干接點、電平、三線開關）

（支持NPN/PNP 切換）

35mm 導軌安裝

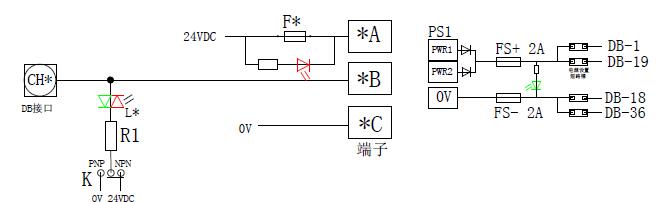

原理圖：

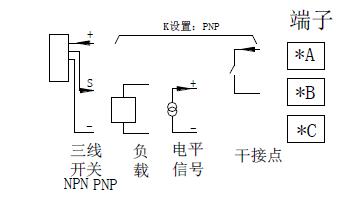

接線圖：

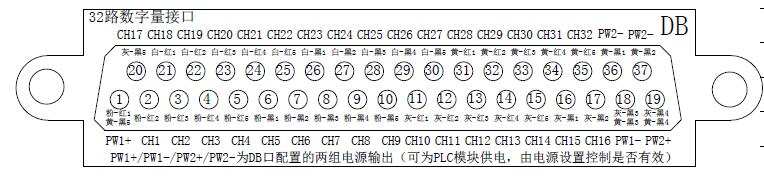

針腳定義：

常用設置：

開關K 用于高低有效切換: 高有效(H)適合干接點或PNP 開關，用于歐美系PLC 低有效(L)適合干接點或NPN 開關，用于日臺系PLC 本端子板不能NPN 和PNP 混配 電源設置： 每個DB 口都含有4 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。
