二、安裝調試

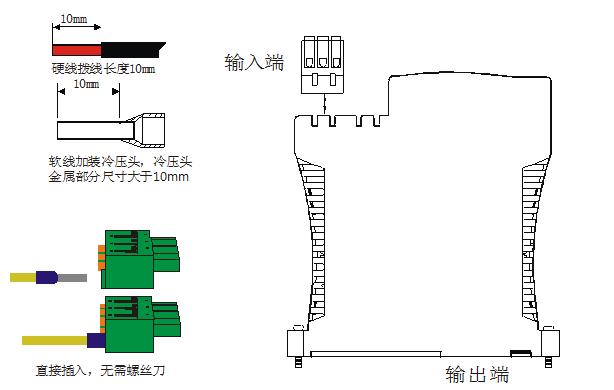

接線

• 儀表接線采用可拆卸的彈簧式接線端子，方便使用。儀表上端為輸入端（藍色插頭），即為通向輸出側的信號接線端；儀表下端為輸出端，直接插在底板上，通過底板上的插座及線路統一供電，并通向輸入側的信號接線端;
• 輸入側的配線軟銅截面積必須大于0.5mm2，絕緣強度應大于500V;
• 隔離器輸入端和輸出端的配線導線在匯線槽中應分開鋪設、各自采用保護套管;
• 導線裸露長度約為10mm，若為軟線還需加裝金屬尺寸＞10mm的冷壓頭，硬線則不需要。接線時將導線可直接插入接線孔即可，無需螺絲刀。

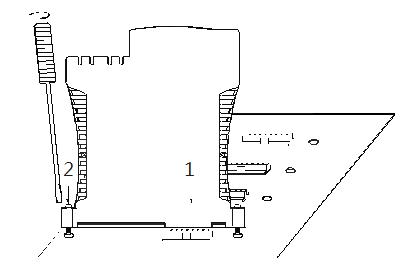

安裝

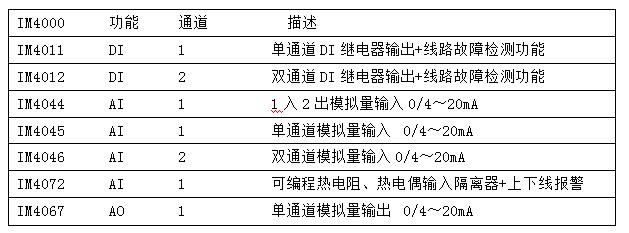

  IM4000系列隔離器均采用底板安裝方式。安裝步驟如下：

• 把儀表底部插在底板上對應的插座上;
• 把儀表兩邊的螺絲擰入底板上的螺孔，并擰緊。

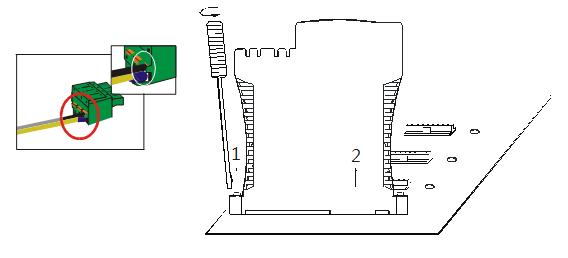

拆卸

• 把儀表兩邊的螺絲從底板上的螺孔中擰出;
• 儀表向上從底板插座上拔出;
• 分離端子上的導線時請將標準的一字螺絲刀，插入橙色的操作位的凹槽內，并向內推入，然后將導線從接線孔內拔出即可。

維護

• 產品在出廠前均經過嚴格檢驗和質量控制，如發現工作不正常，懷疑內部模塊有故障，請及時同最近的代理商或直接與技術支持熱線聯系；
• 產品從發貨之日起五年以內，正常使用過程中出現產品質量問題均由本公司免費維修。

使用環境

• 周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質；
• 連續工作溫度：-20℃～＋60℃；
• 貯存溫度：-40℃～＋80℃；
• 相對濕度：10%～90%。

外形尺寸

  外形尺寸(深×高×寬)：114.0mm×103.6mm×15.8mm
